首頁智能穿戴產品大真空晶振代理商,DSX151GAL晶體諧振器,可穿戴設備晶體

大真空晶振代理商,DSX151GAL晶體諧振器,可穿戴設備晶體

編號：6136177
頻率：3.5~55.0mhz

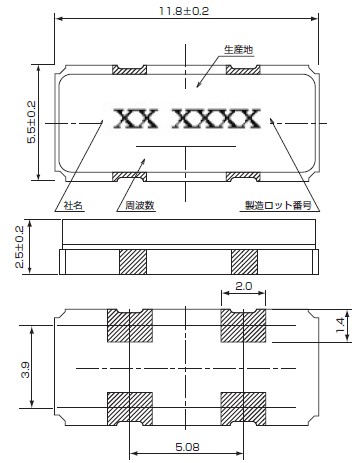

尺寸：11.8*5.5詳細瀏覽PDF文檔

小型表面貼片型晶體諧振器,特別適用于有小型化要求的市場域,小型,薄型優良的耐環境特性,包括耐熱性,耐沖擊性等,在移動通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

分享到

大真空晶振代理商,DSX151GAL晶體諧振器,可穿戴設備晶體,本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

規格參數	DSX151GAL
頻率范圍	3.5~55.0MHZ
負載電容	10pF,12pF,16pF
振蕩功率	10 uW(300 uW max)
周波數許容偏差	± 50 × 10^-6,± 100 × 10^-6(at 25℃)
二次溫度系數	-0.04 ×10^-6/℃²max
存儲溫度	-40~+150℃
工作溫度	-40~+85℃
并列電容	0.9 pF typ

1.芯片清洗：

目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.

2.蒸鍍(被銀):

用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.

3.上架點膠:

將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.

4.微調:

使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)

使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)

自1959年成立以來,我們在大真空總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.

基于我們的座右銘“高質量的產品,合理的價格,準時交貨,“我們建立了一種高效的生產系統,以確保穩定供應水晶設備,同時保持高質量.大真空的綜合生產系統,從開發、切割和拋光的合成石英晶體成品——使我們能夠迅速滿足全球客戶的需求.我們將繼續支持下一代技術作為主要石英設備制造市場提供高滿意度的質量、成本和交付.

我們意識到環境保護的管理是至關重要的任何公司.這種意識指導我們的手在廢除臭氧消耗物質的使用,以及促進節能,減少資源消耗和其他環保活動,我們積極追求減少NDK的操作的影響自然環境.

ISO 14001環境管理系統是一個國際標準.這樣的系統是至關重要的減少或抵消對環境造成的影響和風險,一個組織的活動、產品和服務.KDS已獲得ISO 14001認證的在日本和海外生產基地.這充分體現了我們作為一個團體正在推動環境管理.
