愛普生有源晶振,智能GPS導航晶振,SG-8002DC插件晶振,SG-8002DC16.0000M-PTMB:ROHS

編號：10313117
頻率：1.0~125.0MHZ

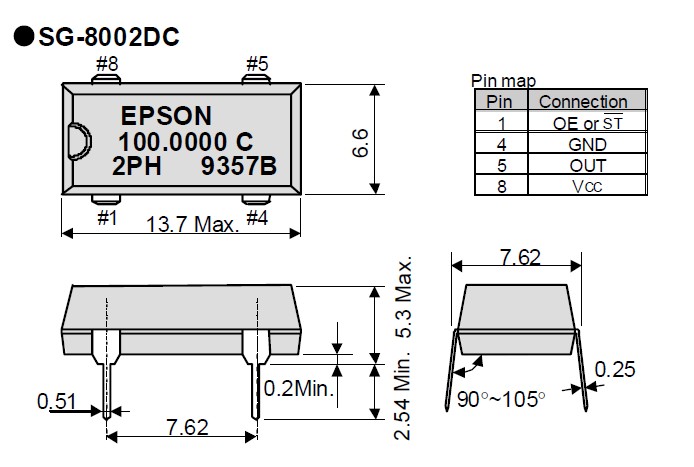

尺寸：13.7*6.6mm

愛普生有源晶振,智能GPS導航晶振,SG-8002DC插件晶振,小型SMD有源晶振,"SG-8002DC16.0000M-PTMB:ROHS"從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高...

分享到

愛普生有源晶振,智能GPS導航晶振,SG-8002DC插件晶振,小型SMD有源晶振,"SG-8002DC16.0000M-PTMB:ROHS",從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.

晶振參數	符號	SG-8002DC
標準頻率	fo	1.0MHZ to 125.0MHZ
電源電壓	Vcc	4.5V~5.5V
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-20℃~+70℃/-40℃~+85℃
頻率公差	F_tol	±50.0 × 10^-6 Max
電流消耗	Icc	45 mA MAX
輸出當前禁用	I_dis	30 mA MAX
靜態電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	3ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±5.0 × 10^-6 / years Max

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝."SG-8002DC16.0000M-PTMB:ROHS"

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.

愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻."SG-8002DC16.0000M-PTMB:ROHS"

為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.

"SG-8002DC16.0000M-PTMB:ROHS",愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.

為實現“Environmental Vision 2050”而設定的四大目標

將產品完整生命周期中的二氧化碳排放量減少90％.

實現所有產品的資源重復利用和循環利用.

將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.

作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
