日本愛普生晶振,壓控振蕩器VG-4231CE,有源晶振,VG-4231CE 32.7680M-PSBM3

編號：88611017
頻率：3.0~60.0MHZ

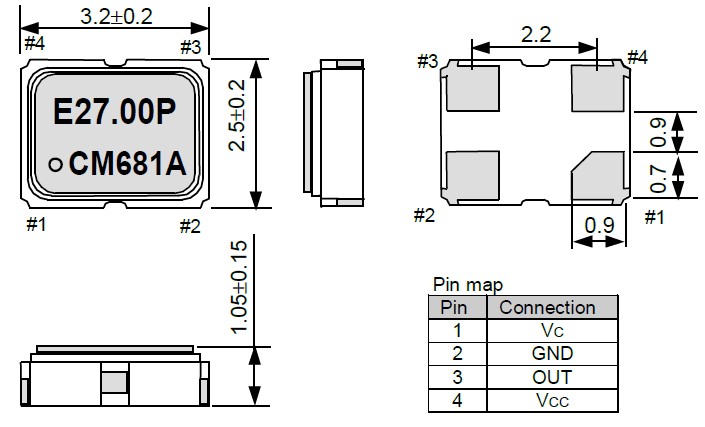

尺寸：3.2*2.5mm

日本愛普生晶振,壓控振蕩器VG-4231CE,"VG-4231CE 32.7680M-PSBM3"有源晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+1.8V0.1Vto+3.2V0.1V)高度：最高1.0mm,體積：0.007...

分享到

日本愛普生晶振,壓控振蕩器VG-4231CE,有源晶振,"VG-4231CE 32.7680M-PSBM3",具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

晶振參數	符號	VG-4231CE
標準頻率	fo	3.0MHZ to 60.0MHZ
電源電壓	Vcc	3.3V ± 0.3V
存儲溫度	T_stg	-40℃~+85℃
工作溫度	T_use	-20℃~+70℃
頻率公差	F_tol	±50 × 10-6 Max
電流消耗	Icc	60mAMAX
絕對拉力范圍	APR	±100 × 10-6 Min
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_ECL	50Ω
輸出電壓	VOH	Vcc-1.1V Min
輸出電壓	VOL	Vcc-1.5V Max
上升/下降時間	tr/tf	1.5ns Max
啟動時間	T_str	10ms Max
頻率老化	F_aging	±25℃，Vcc=3.3V,20 years

所有晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

"VG-4231CE 32.7680M-PSBM3",重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
