首頁汽車電子產品有源晶振,溫補晶振,愛普生晶振,TG-5021CE晶振,安防系統晶振,TG-5021CE-38N 39.0000M3

有源晶振,溫補晶振,愛普生晶振,TG-5021CE晶振,安防系統晶振,TG-5021CE-38N 39.0000M3

編號：20311123
頻率：10.0~40.0MHZ

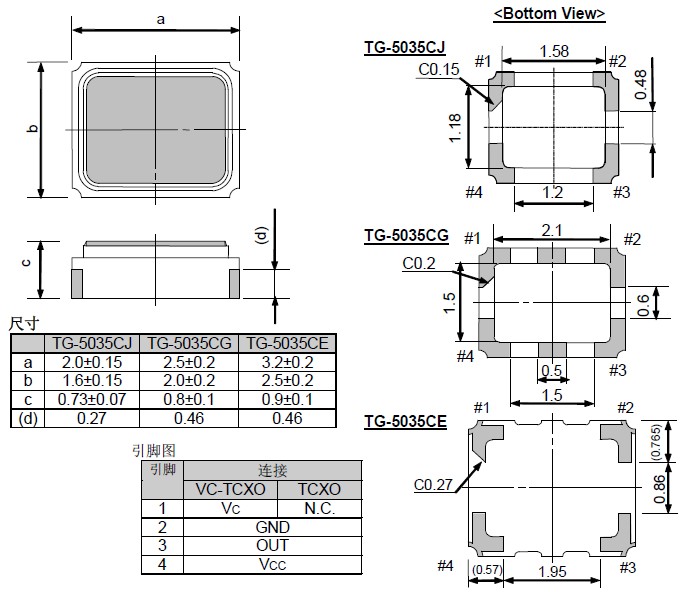

尺寸：3.2*2.5mm

EPSON有源晶振,TG-5021CE溫補晶體振蕩器,"TG-5021CE-38N 39.0000M3"安防系統晶振,目前的VC-TCXO采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在2ppm,...

分享到

EPSON有源晶振,TG-5021CE溫補晶體振蕩器,安防系統晶振, "TG-5021CE-38N 39.0000M3",目前的VC-TCXO采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm；2.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.

晶振參數	符號	TG-5021CE
標準頻率	fo	10.0MHZ to 40.0MHZ
電源電壓	Vcc	3.0V ± 0.5V
存儲溫度	T_stg	-40℃~+85℃
工作溫度	T_use	-30℃~+85℃
頻率公差	F_tol	±2.0 × 10^-6 Max
電流消耗	Icc	2 mA MAX
絕對拉力范圍	APR	±100 × 10^-6 Min
輸入電阻	Rin	500KΩ Min
對稱性	SYM	40% to 60%
輸出負載	L_ECL	50Ω
輸出電壓	Vpp	Vcc-0.8V Min
上升/下降時間	tr/tf	1.5ns Max
啟動時間	T_str	2.0ms Max
頻率老化	F_aging	±25℃，Vcc=3.3V,20 years

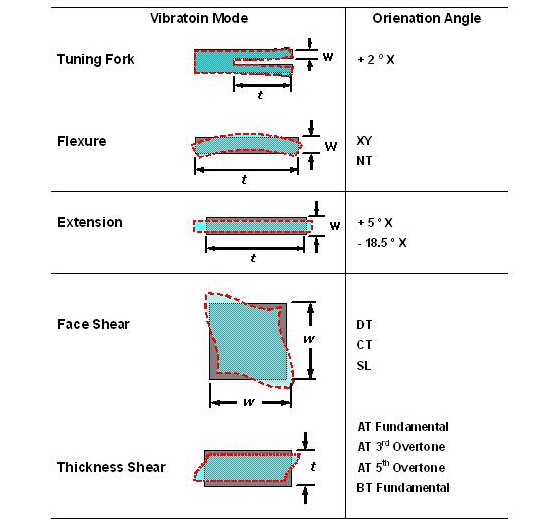

　 "TG-5021CE-38N 39.0000M3", 經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O(shè)計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

"TG-5021CE-38N 39.0000M3",愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而愛普生電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「愛普生電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用. "TG-5021CE-38N 39.0000M3"
