首頁各類時計產品VT-120-F晶振,音叉晶體,精工時鐘晶振

VT-120-F晶振,音叉晶體,精工時鐘晶振

編號：12074583
頻率：32.768KHZ
尺寸：1.2*4.7mm詳細瀏覽PDF文檔

VT-120-F晶振,音叉晶體,精工時鐘晶振,32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性...

分享到

VT-120-F晶振,音叉晶體,精工時鐘晶振,小體積時鐘石英晶體諧振器,音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

晶振項目	符號	VT-120-F規格	條件/筆記
標稱頻率	f_nom	32.768kHz
頻率公差	f_tol	±20 x 10−6, ±30 x 10−6 , ±50 x 10−6
營業額溫度	Ti	+25±5°C
拋物線系數	B	(−3.5±1.0) x 10−8/°C2
負載電容	CL	6.0 to 12.5pF
動態電阻(ESR)	R1typ./max.	50kΩ
絕對最大驅動水平	DLmax	1μW
級別的驅動	DL	0.1μW
并聯電容	C0	0.8pF typ.
頻率老化	f_age	±3 x 10−6	+25±3°C, First Year
操作溫度	T_use	−20°C to +60°C
儲存溫度下	T_stg	−30°C to +70°C	Piece part basis

為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.

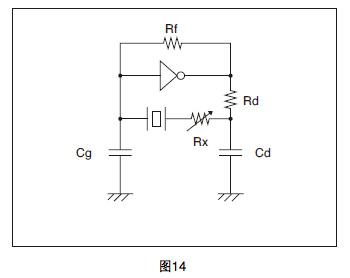

振蕩寬限評價方法的示例

與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結 束.緩慢地使 Rx 值逐漸變大 , 開始或結束振蕩時的最大電阻 Rx 加上晶振的有效電阻 Re,就是該電路的大概負性電阻的數值.

負性電阻 |- R| = Rx + Re

|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.

*Re 為振蕩時的有效電阻值.

Re = R1 (1 + CO/CL ) 2

精工石英晶振特性

♦緊湊的管狀包.

♦照相平版印刷的過程.

♦優秀的抗沖擊性能和環境特征.

♦符合RoHS指令.

♦完整的鉛自由.

精工石英晶振應用

實時時鐘,定時器,尋呼機,照相機,遠程控制器,便攜式應用程序

提供適合于保護環境的產品.

對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查材料中是否含有RoHS指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)

對應無鹵素燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.

對應SII制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.石英事業部的所有產品均通過了SII綠化商品的認證.
