首頁歐美晶振Golledge晶振,GTXO-91晶振,TCXO振蕩器

Golledge晶振,GTXO-91晶振,TCXO振蕩器

編號：48307271
頻率：8~52MHz

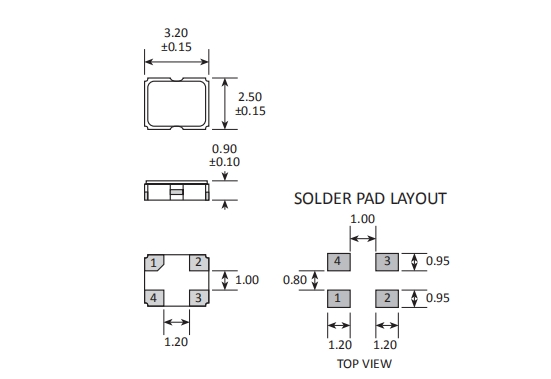

尺寸：3.2*2.5*0.9mm

溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM?2.0PPM,工作溫度范圍:-30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33....

分享到

　Golledge晶振,GTXO-91晶振,TCXO振蕩器.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛..
　貼片晶振晶片邊緣處理技術:壓控晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

高利奇晶振公司是全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:石英晶體振蕩器,實時時鐘,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.我們能夠支持客戶最復雜和最苛刻的需求.讓我們有別于其他石英晶振晶體供應商是我們的員工的經驗和能力.我們的業務團隊是行業中經驗最豐富、知識最豐富的團隊之一,能夠為客戶提供友好、專業的建議和高效的服務.

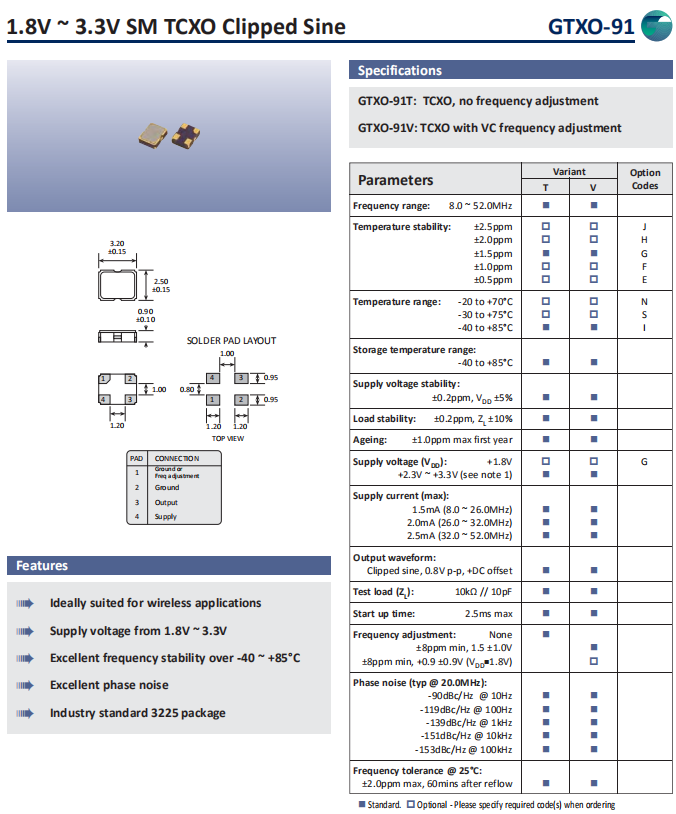

型號	符號	GTXO-91
輸出方式	-	Clipped sine
輸出頻率范圍	fo	8~52MHZ
電源電壓	V_CC	+1.8V~+3.3V
頻率公差（含常溫偏差）	f_tol	±2.5,±2.0,±1.5,±1.0,±0.5ppm
保存溫度范圍	T_stg	-40~+85℃
運行溫度范圍	T_use	-20℃~+70℃ -30℃~+75℃ -40℃~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	10pF
波形對稱	SYM	45~?55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

靜電

過高的靜電可能會損壞石英晶體振蕩器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致石英晶體振蕩器非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源3225晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致溫補晶體振蕩器無法產生振蕩和/或非正常工作
粘合劑

請勿使用可能導致貼片石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)

鹵化合物

請勿在鹵素氣體環境下使用溫補晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
