首頁歐美晶振 MERCURY晶振MERCURY晶振,OSC晶振,HJ32晶體振蕩器

MERCURY晶振,OSC晶振,HJ32晶體振蕩器

編號：52562585
頻率：20~50MHZ

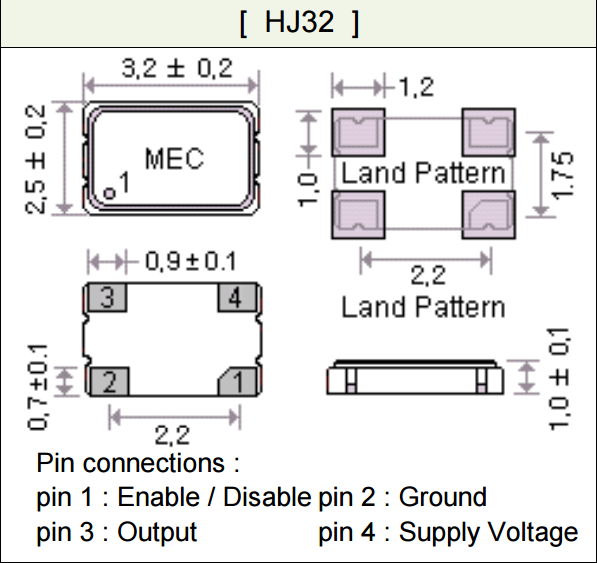

尺寸：3.2*2.5mm

石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術:是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等...

分享到

　　MERCURY晶振,OSC晶振,HJ32晶體振蕩器.有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升:１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm;２.產品的激勵功率相關性參數有大幅提升;３.產品的長期老化率可保證在±2ppm之內

　　貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計,滾筒的曲率半徑,滾筒的長短,使用的研磨砂的型號,多少,填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

型號	符號	HJ32
輸出規格	-	LVCMOS
輸出頻率范圍	fo	20~50MHZ
電源電壓	V_CC	+1.8V
頻率公差（含常溫偏差）	f_tol	±25,±50,±100×10^-6 max.
保存溫度范圍	T_stg	-40℃+85℃
運行溫度范圍	T_use	-10℃+70℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF W
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.

機械振動的影響

　　當石英晶體振蕩器產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

　　(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

　　(2)在設計時請參考相應的推薦封裝.

　　(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.

　　(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.

　　(1)在更高或更低溫度或高濕度環境下長時間保存貼片晶振產品時,會影響頻率穩定性或焊接性.請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度:

　　(1)溫度:+15℃至+35℃,濕度25%RH至85%RH

　　(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

　　MERCURY ElectronicInd Co.,Ltd.成立于40年前,于1973年成立,是臺灣第一家晶振頻率控制產品制造商.作為晶體行業的先驅,Mercury通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.頻率范圍從低KHz到八百M(fèi)Hz.Mercury的質量是首屈一指的,可確保每批產品都滿足從航天技術,電信到消費電子產品的每種應用所必需的標準.致力于保持其高質量通過不斷改進其制造技術并保持其新產品開發來達到標準.

　　MERCURY晶振減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.

　　MERCURY晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.

　　我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.

　　我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶體原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
