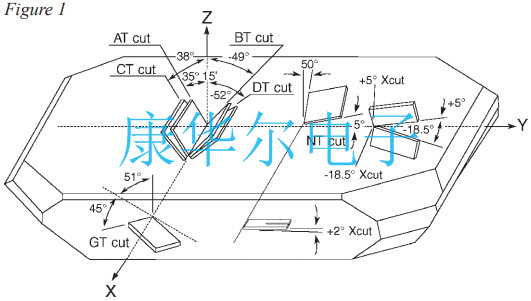

壓電是由壓力產生的電力.在一個壓電材料,機械的應用沿著軸的壓力將導致產生一個沿與第一軸成直角的軸充電.在某些材料中,正面壓電效應是發現,這意味著征收電動軸末端的磁場將產生機械沿著與第一軸成直角的軸偏轉.石英在機械,電氣和機械方面都是獨一無二的化學性質,用于制造頻率控制設備.振蕩的石英晶振晶體單元在一定的頻率和溫度范圍內多年來一直在發展.圖1顯示了石英石中特定元素的位置.

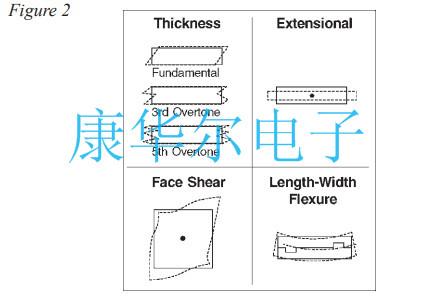

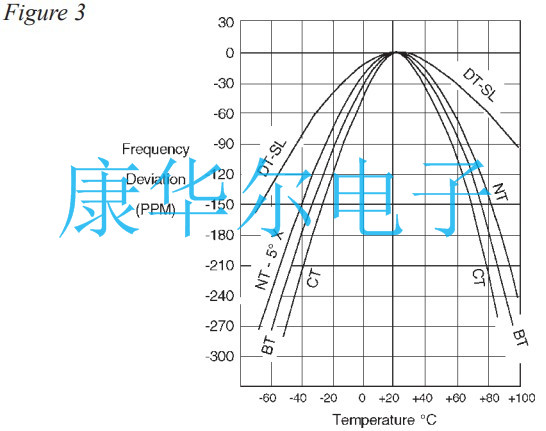

如上所示的元素以各種模式振動,其中最重要的是伸展的,彎曲的和剪切.振動模式?jīng)Q定了晶振最大頻率,穩定性與溫度,和給定元素的阻力.各種模式振動如圖2所示,同時進行比較各種頻率穩定性與溫度有關如圖3所示.

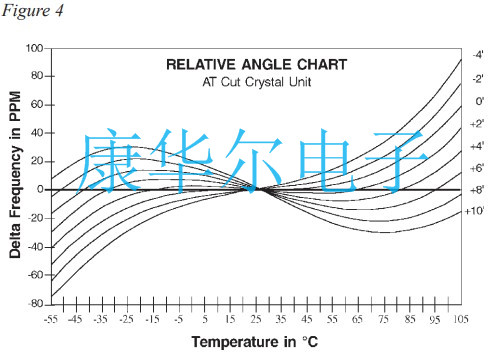

在各種元素中,貼片石英晶振的“AT”切割成了最受歡迎的,因為它是相對較高的頻率,表現出優異的頻率與溫度穩定性并且以合理的成本廣泛獲得.該“AT”切割的頻率與溫度能力晶體單元如圖4所示.

晶振的基本與泛音

這在指定“AT”時主要受到關注切水晶單元.這些單位的頻率增加諧振器板的厚度減小.在某些點,通常在30MHz左右,板變?yōu)樘?無法有效處理.因為“AT”會在基波的奇數倍數處共振頻率,有必要指定所需的順序訂購更高頻率的晶振時會出現泛音.

石英貼片晶振驅動電平是電源消耗的功率水晶.驅動電平通常以微觀方式指定或毫瓦,典型值為100微瓦.
