晶振的與工作原理
石英晶體的每次振蕩使計數器減1。當計數器減為0時，產生一個中斷，計數器從保持計數器中重新裝入初始值。這種方法使得對一個計時器進行編程，令其每秒產生60次中斷(或者以任何其它希望的頻率產生中斷)成為可能。每次中斷稱為一個時鐘嘀嗒(clocktick)。晶振在電氣上可以等效成一個電容和一個電阻并聯再串聯一個電容的二端網絡，電工學上這個網絡有兩個諧振點，以頻率的高低分其中較低的頻率為串聯諧振，較高的頻率為并聯諧振。

由于晶體自身的特性致使這兩個頻率的距離相當的接近，在這個極窄的頻率范圍內，晶振等效為一個電感，所以只要晶振的兩端并聯上合適的電容它就會組成并聯諧振電路。這個并聯諧振電路加到一個負反饋電路中就可以構成正弦波振蕩電路，由于晶振等效為電感的頻率范圍很窄，所以即使其他元件的參數變化很大，這個振蕩器的頻率也不會有很大的變化。晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。一般的晶振振蕩電路都是在一個反相放大器（注意是放大器不是反相器）的兩端接入晶振，再有兩個電容分別接到晶振的兩端，每個電容的另一端再接到地，這兩個電容串聯的容量值就應該等于負載電容，請注意一般IC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p，如果再考慮元件引腳的等效輸入電容，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。

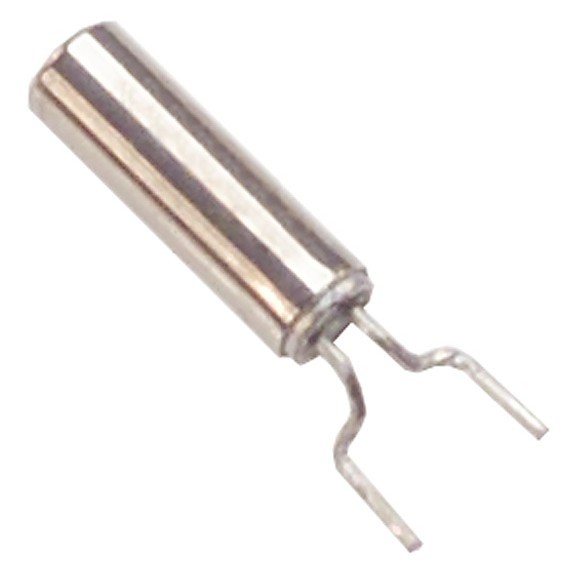

電腦主板一般都會有2-3個石英晶振，很多人都會問到主板上面的晶振到底是起到什么作用，關于這個問題也有人在百度知道里面提問過，我也有過回答，但還是經常看到類似的提問，特別是一款圓柱晶振，有人專注提到這款晶振是做什么用，我有回答這款晶振是32.768K，行業里面簡稱為表晶或者是音叉晶體，同時我有注明說到這款是時鐘晶振，是用來控制時間等應用的，但還是很多人看的很模糊，很不明白，下面簡單的介紹一下.計算機都有個計時電路，盡管一般使用“時鐘”這個詞來表示這些設備，但它們實際上并不是通常意義的時鐘，把它們稱為計時器(timer)可能更恰當一點。計算機的計時器通常是一個精密加工過的石英晶體，石英晶體在其張力限度內以一定的頻率振蕩，這種頻率取決于晶體本身如何切割及其受到張力的大小。有兩個寄存器與每個石英晶振相關聯，一個計數器(counter)和一個保持寄存器(holdingregister)。

功能作用
晶振在應用具體起到的作用，微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振器槽路；RC（電阻、電容）振蕩器。一種是皮爾斯振蕩器配置適用于晶振和陶瓷諧振器槽路。另一種為簡單的分立RC振蕩器。基于晶振與陶瓷諧振器槽路的振蕩器通常能提供非常高的初始精度和較低的溫度系數。RC晶振振蕩器能夠快速啟動，成本也比較低，但通常在整個溫度和工作電源電壓范圍內精度較差，會在標稱輸出頻率的5%至50%范圍內變化。但其性能受環境條件和電路元件選擇的影響。需認真對待振蕩器電路的元件選擇和線路板布局。在使用時，陶瓷諧振器槽路和相應的負載電容必須根據特定的邏輯系列進行優化。具有高Q值的晶振對放大器的選擇并不敏感，但在過驅動時很容易產生頻率漂移（甚至可能損壞）。影響振蕩器工作的環境因素有：電磁干擾（EMI）、機械震動與沖擊、濕度和溫度。這些因素會增大輸出頻率的變化，增加不穩定性，并且在有些情況下，還會造成振蕩器停振。上述大部分問題都可以通過使用振蕩器模塊避免。這些模塊自帶振蕩器、提供低阻方波輸出，并且能夠在一定條件下保證運行。最常用的兩種類型是晶振模塊和集成RC振蕩器（硅振蕩器）。

晶振模塊提供與分立晶振相同的精度。硅振蕩器的精度要比分立RC振蕩器高，多數情況下能夠提供與陶瓷諧振器槽路相當的精度。選擇振蕩器時還需要考慮功耗。分立振蕩器的功耗主要由反饋放大器的電源電流以及電路內部的電容值所決定。CMOS放大器功耗與工作頻率成正比，可以表示為功率耗散電容值。比如，HC04反相器門電路的功率耗散電容值是90pF。在4MHz、5V電源下工作時，相當于1.8mA的電源電流。再加上20pF的晶振負載電容，整個電源電流為2.2mA。陶瓷諧振槽路一般具有較大的負載電容，相應地也需要更多的電流。相比之下，晶振模塊一般需要電源電流為10mA ~60mA。硅振蕩器的電源電流取決于其類型與功能，范圍可以從低頻（固定）器件的幾個微安到可編程器件的幾個毫安。一種低功率的硅振蕩器，如MAX7375，工作在4MHz時只需不到2mA的電流。在特定的應用場合優化時鐘源需要綜合考慮以下一些因素：精度、成本、功耗以及環境需求。電子產品在目前的趨勢發展下，絕大部分產品都會選擇使用石英晶振系列產品，而選用陶瓷晶振的產品是越來越少，原因有幾點，其一是普通插件石英晶振價格沒有以前那么高，以低價格高精度的沖擊陶瓷晶振市場，其二是石英晶振的高精準度和耐溫范圍要比陶瓷晶振好，陶瓷晶振精度往往達不到預期的效果，所有后續市場陶瓷晶振將會被慢慢的淘汰。
作者：康華爾電子－晶振帝國
