壓控晶體振蕩器定義：壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的OscillatorCrystal。

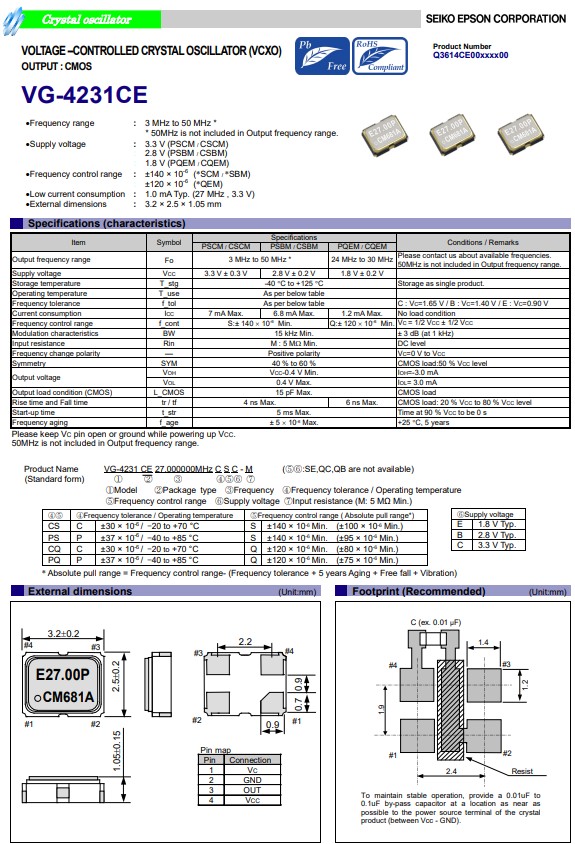

日本進口愛普生晶振VG-4231CE，是一款VCXO壓控晶體振蕩器，頻率范圍:3MHz至50MHz，50MHz不包括在輸出頻率范圍內，電源電壓:3.3V(PSCM/CSCM)，2.8V(PSBM/CSBM)，1.8V (PQEM/CQEM)，頻率控制范圍:140×10-6 (*SCM/*SBM)，120×10-6 (*QEM)，低功耗:1.0mA(典型值)。(27MHz，3.3V)，小體積晶振尺寸:3.2x2.5mm，有源晶振，四腳貼片晶振，支持CMOS輸出，無鉛/符合歐盟RoHS指令，標準參考重量26毫克，具有超小型，輕薄型，低功耗，低抖動，低電源電壓，低損耗，低耗能，低電平等特點，VCXO多用于鎖相技術、頻率負反饋系統和頻率調制，已成為通信機、移動電話、尋呼機、全球定位系統(GPS)等許多電子應用系統必不可少的關鍵部件。
VG-4231CE壓控晶振Q3614CE00006200用于鎖相技術和頻率負反饋系統,Q3614CE00009500,有源晶振

貼片晶振	型號	頻率	尺寸	輸出波
Q3614CE00000600	VG-4231CE	27.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00001100	VG-4231CE	27.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00001200	VG-4231CE	27.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00001300	VG-4231CE	24.576000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00002300	VG-4231CE	24.576000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00002400	VG-4231CE	16.384000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00002700	VG-4231CE	17.734475MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00002900	VG-4231CE	24.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00003100	VG-4231CE	36.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00004100	VG-4231CE	25.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00004300	VG-4231CE	32.768000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00004400	VG-4231CE	25.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00004600	VG-4231CE	12.288000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00006000	VG-4231CE	11.289600MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00006100	VG-4231CE	32.768000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00006200	VG-4231CE	24.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00006600	VG-4231CE	28.636360MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00007100	VG-4231CE	32.768000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00007200	VG-4231CE	12.288000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00008000	VG-4231CE	16.777216MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00008100	VG-4231CE	12.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00008200	VG-4231CE	24.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00008300	VG-4231CE	25.165800MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00009400	VG-4231CE	9.600000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00009500	VG-4231CE	32.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00009700	VG-4231CE	25.000000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00009800	VG-4231CE	13.560000MHz	3.20x2.50x1.05mm	CMOS
Q3614CE00009900	VG-4231CE	12.000000MHz	3.20x2.50x1.05mm	CMOS

VG-4231CE壓控晶振Q3614CE00006200用于鎖相技術和頻率負反饋系統,Q3614CE00009500,有源晶振

壓控晶振用石英晶體作頻率控制元件，其振蕩頻率在工作溫度內是穩定的。當我們對VCXO壓控晶振的進行調諧時，振蕩頻率會發生改變；但偏離標稱頻率的各個頻率值在工作溫度范圍內同樣是穩定的。必須注意，對于一個給定的頻率而言，頻率穩定度要求越高，要得到大范圍的牽引度就越困難。采用硅解決方案，不能獲得良好的頻率穩定度。這是因為硅存在顫動噪聲和相位噪聲所致。VCXO壓控晶振的采用了SMD晶振，頻率異常穩定，是目前最好的頻率控制器件。
