在電子行業中所有電子元件或者器件都有分合格，或者是不合格，就好比晶振，如果晶體外殼有凹點的，或者是外觀不平整的，外觀氧化的，引腳彎曲，或者是外殼密封性能不好的，頻率偏差要求的，晶振負載電容點阻不合要求的等等，這些石英晶振系列都是被列為不合格范圍。其實從石英晶片開始就有分合格和到不合格品，比如圓形的壓電石英晶體片缺陷主要有：炸心、劃痕、陰影、崩邊、炸口、斷裂，頻率偏移等。每一種缺陷都有相應的編碼。系統通過對合格品，或者是不合格的壓電石英晶片進行自動分選。產生一個樣本模板。生產過程中每一個壓電石英晶體片的頻率和到圖像都與模板相比較，如果沒有差別就是合格品，如果有差別再按不同的判定準則逐一判別，直到產生缺陷編碼為止。自動檢測系統采用單色攝像頭，所得圖像是256級灰度。石英晶體片的完好部分與缺陷部分在灰度等級上存在一定差別，各種不同的缺陷灰度等級也不相同，缺陷有一定的形狀、面積并占據某一位置，這些特征都是對壓電石英晶體片檢測和分類的依據。
壓電石英晶片判定不合格要求有：
1) 邊緣檢測。使用Prewitt邊緣檢測法，對圓形

的石英晶片的實際目標進行邊緣檢測，然后用相應的門限值進行二值化。將經過二值化后的圖像與模板相比較，取出兩者都是白色的區域，對這些白色區域進行區域標記，缺陷就保留在其中。
    2) 面積判別。細小的污點在經過邊緣檢測之后也會表現為白色區域，為避免對檢測產生干擾，首先要檢查被標記的區域，保留那些面積大于相應門限值的區域。
    3) 位置判別。炸心不與邊緣連接，所以還要進行位置的判別。判斷可能的缺陷區域是否與邊緣相連，是否完全處于邊緣附近。如果不是，再進行下面的灰度判別。
    不同的缺陷其灰度等級是不同的，通過對各種缺陷的灰度測定，可以找出相對應的灰度值作為判定缺陷的門限值。實際拍攝的圖像灰度與炸心的灰度門限值相比較，高于此值即可判定為炸心。至此，完成了圓形石英晶片內部的炸心缺陷檢測。

6為一個圓形石英晶片內部缺陷(炸心)的檢測結果，中白色線條是檢測出的炸心形狀和位置，在左圖的對應位置上可以看到一條灰度較大的線條，該線條就是炸心的圖像顯示。

6 晶振系列總結
對于石英晶振或者是壓電石英晶體片品質分選系統進行的大量測試表明，該系統對壓電石英晶體片缺陷的檢出率達到100％，錯誤檢出率為0，缺陷分類正確率達到95％，分選速度已經接近人工分選速度。今后的工作是進一步推廣應用，并在大量應用的基礎上逐步統一缺陷分類，建立行業內公認、量化的缺陷分類標準。

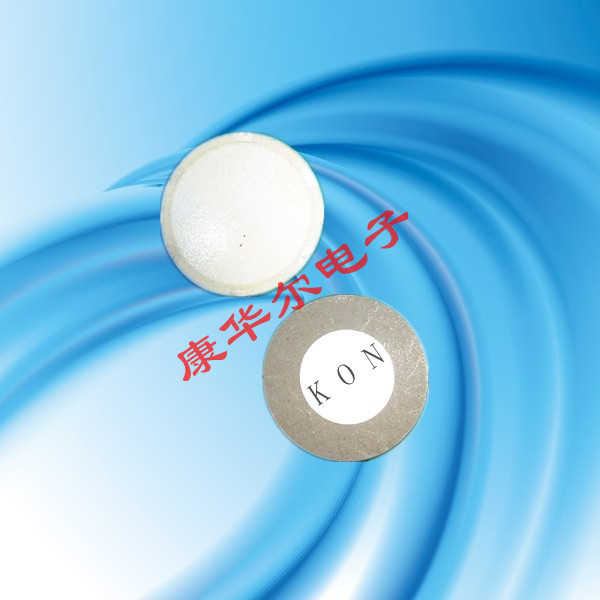

陶瓷霧化片檢測要求，從陶瓷切片開始就需要鍍膜檢測，焊接等一系列工序，只有從嚴格篩選下，制作出來的霧化片才能達到理想的噴霧效果，霧化片的應用范圍極為廣泛，比如家庭使用也有分季節或者是地方，在中國的北方一般是冬天使用陶瓷霧化片比較普片，因?yàn)楸狈降亩焯鞖獗容^冷通常就會在加燒炭，或者是墻上添加水管，經過熱水或者是熱器，有些是用電熱絲加熱等等。這些都會使室內溫度增高，室內溫度增高的同時屋內就會出現干燥的現象，這個時候就可以使用霧化器對屋內進行加濕處理，所以霧化片又可以簡稱為加濕器霧化片，也有一些美容機儀器也一樣需要使用霧化片，有一種美容噴霧機就是先把水在機器里面燒開，然后添加一些護膚產品，在經過陶瓷霧化片震蕩頻率使護膚水產生霧噴出。在經過對霧化片的進一步更新發展，現在開發出來的微孔霧化片可以直接連接電腦周邊的USB接口，因?yàn)?a href="http://www.mrncp.com/support/CRYSTALSAWOSC.html" target="_blank">微孔霧化片是不銹鋼片加上陶瓷霧化片，在經過激光打孔等技術，使微孔霧化片可以底電壓起振。頻率可以做到110KHZ，160KHZ低頻率，低電壓起振效果。
