可穿戴設備已然成為了當下最熱門的智能硬件話題,可穿戴設備熱捧了太多的電子產品,而智能手環便是其中的一員,再經過互聯網的快速傳播,想不火都難啊.不管是在網絡這個大市場還是現實的市場上智能手環都是很火熱的產品,而且款式繁多,價格差異極大,從小米手環的79元到其它款式的幾百元,用戶不知何從選擇.今天,我就拿準備練好拆解iPhone 6手藝,先拿智能手環暴力拆解順順手,并一起來看看智能手環的生產工藝和內部電路結構,以及介紹一下晶振在智能手環中的作用,從中了解智能手環的原理和構造.

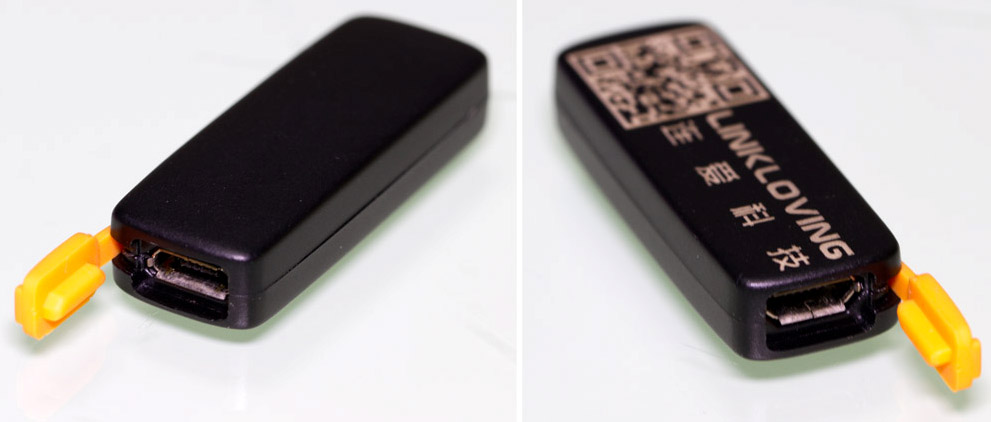

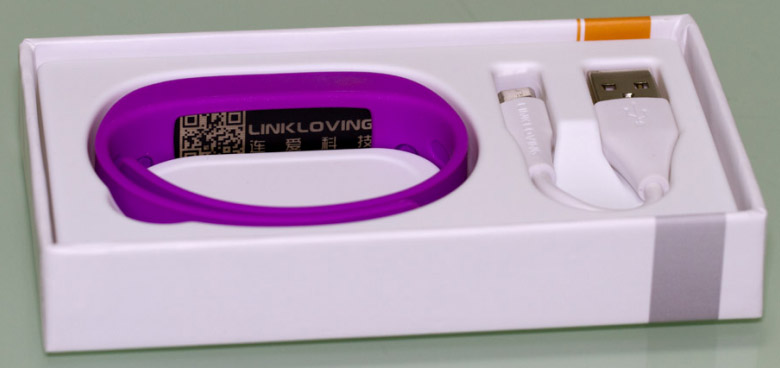

從智能手環的包裝盒上可以看到該智能手環的幾項主要功能與市場上其它品種智能手環基本相同,智能手環在電路原理上均是通過手環內置的加速度傳感器感知使用者動作,配合智能手機上的應用軟件運算出更多功能.智能手環的包裝盒中提供了手環主機、表帶、USB充電線和使用說明書.手環主機可以從表帶中拆卸出來,拆卸下來的主機非常像一個汽車搖控器,表帶材質比較柔軟.

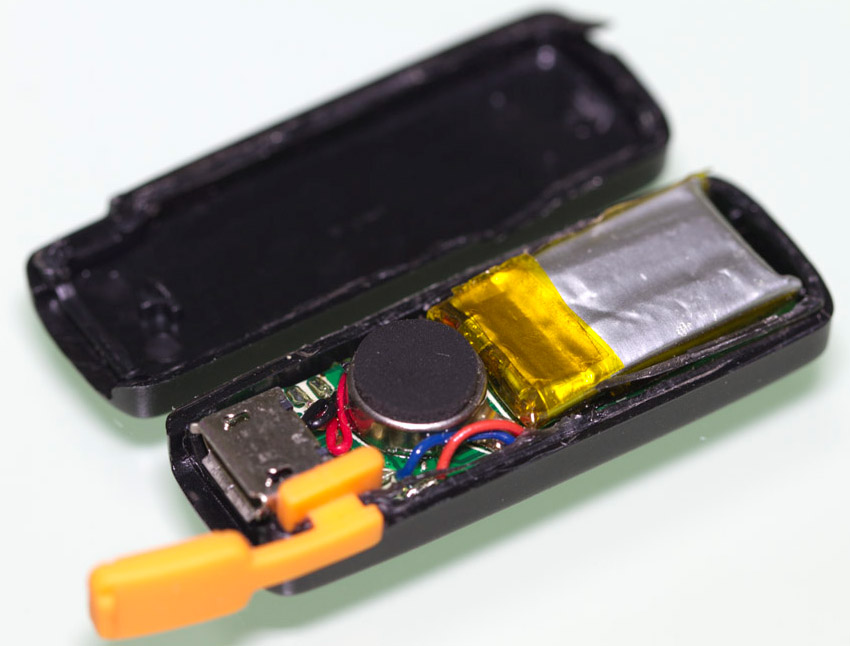

現在就來拆拆手環主機了,由于手環外殼采用熱熔接方式,要拆開手環只能采用暴力方式拆解.揭開外殼,可以看到智能手環主機電路板和零件,從MicroUSB膠塞固定位置上可以看到膠塞頭并沒有完全密封起來,如果游泳時帶著這個手環進入水中可能會導致進水.

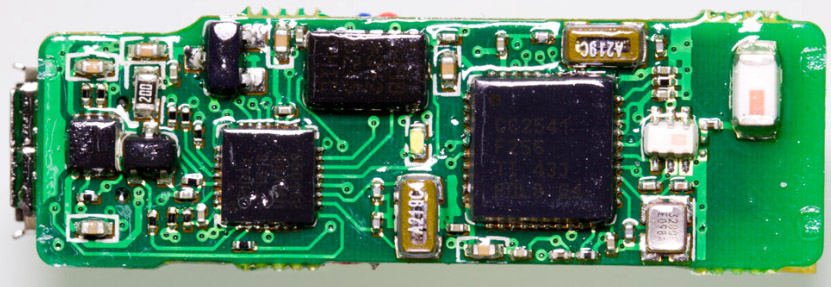

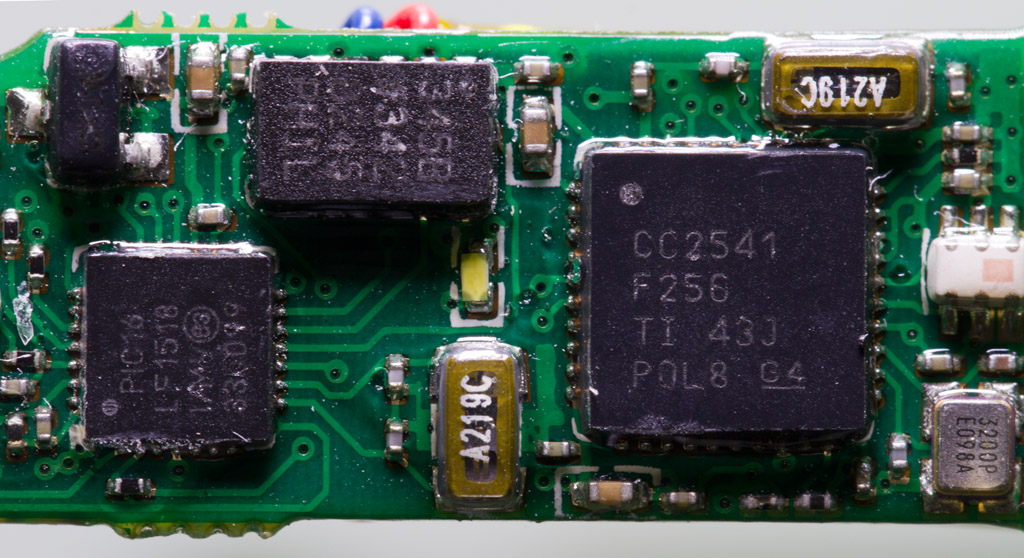

智能手環電路板的正面使用4片集成芯片構成手環的核心,電路板的正中央位置是1只LED手環工作指示燈.再來看看手環的角落有一顆白色的小元件,這顆小元件叫貼片晶振,晶振的作用是通過傳感器給智能手環接提供信號頻率,是很重要的核心部位.貼片晶振是一款小型,薄型,高精度的石英晶振元件,常用于智能電子設備場合,電路板背面上布列著MicroUSB充電接口,震動器和聚合物鋰電池.除背面的零件,整塊電路板上覆蓋著一層環氧漆保護板上零件不受潮濕損壞.

從智能手環的內部電路可以看到這種類型的智能手環硬件并不復雜,硬件成本也不高,雖然采用的是進口晶振元件,但是整體算下來還是很劃算的.它與市場上沒有時間顯示功能的智能手環電路結構基本相同,所實現的功能相異并不多,只是這些手環采用的芯片設計方案不太相同,手機應用端軟件功能所實現的用戶體驗有別而已.小米手環能實現79元的零售價格,這讓同類型的智能手環生產廠商怎么活下去?還好,市場上已開始有了帶時間顯示等功能的手環出現,在硬件上智能手環產品也開始實現了差異化,為可穿戴設備注入新的活力.
