臺灣泰藝電子成立于民國89年3月,在經過四十年的持續努力,已是石英頻率解決方案的世界知名廠商.泰藝遍布全球的服務據點能為客戶提供最優質的服務與技術咨詢.康華爾電子就是中國大陸的銷售營業網點,客戶遍及汽車產業、消費性電子、通訊產業及信息產業.泰藝電子很多項技術都處于臺灣界內的領先者,近年來陸續取得了多項專利,在2015年榮獲臺灣證券交易所第一屆公司治理評鑒排名百分之前二十之公司殊榮.這項榮譽意味著泰藝電子的產品質量是眾多廠家有目共睹的,以滿足客戶的需求為目的提供技術資料服務指導,今天康華爾電子匯總常見的泰藝晶振技術問題給到大家.

1、負載電容(CL)是什么?

CL代表負載電容.負載電容是定義為總電容振蕩器電路中測量或計算的兩個終端晶體.水晶當聚集在一個輸出頻率的振蕩器電路CL的函數.為了石英晶體單元表現出一個輸出頻率盡可能接近指定的,恰恰是很重要的測量電路中實際CL.

2、負載電容(CL)的諧振晶體額定在16 pF.如何計算用于我的并聯諧振振蕩電路的負載電容值？

振蕩器的輸出頻率是CL的函數.如果晶體是額定的CL 16 pF,指定的頻率優化的CL 16 pF振蕩器電路.

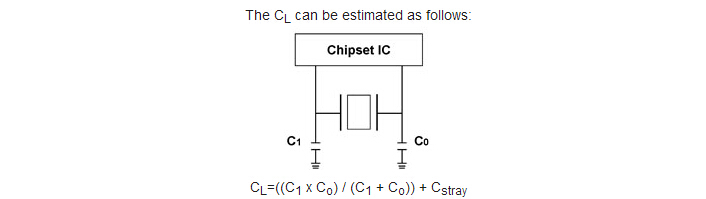

Cstray電路中的寄生電容,通常2-5pF,Ci和公司外部電容器在振蕩器電路.CL電路中必須盡可能接近16 pf達到指定的輸出頻率.如果指定的振蕩頻率高于,電容器的值應該增加到更低的頻率.另一方面,如果頻率低于指定,電容值需要提高輸出頻率降低.當CL = 16 pf,C1和公司將大約22-30pF,加上額外的寄生電容.C1和的值用于電路有限公司將會有很大的影響CL輸出頻率的影響.

泰藝提供振蕩器“匹配測試”給我們的客戶以確定正確的價值觀的電容器使用振蕩器電路達到名義輸出頻率.
3、PPM /PPB是什么?如何確定PPM /PPB嗎?

PPM代表精度.PPB的代表十億分之幾的振子,PPM /PPB的頻率偏移對標稱頻率的比值.他們常用的單位在鑄造行業描繪晶體振蕩器的頻率變化范圍.

例子:

標稱頻率= 13.000000 MHz

實際頻率= 12.999974 MHz

= >(A.F- N.F.)/ N.F. =(12.999974 -13.000000)/ 12.999974

= - 0.000002

= - 2 x 10^-6(百萬分之)

= - 2 PPM

標稱頻率= 20.000000000 MHz

實際頻率= 20.00000002 MHz

= >(A.F- N.F.)/ N.F. =(20.00000002-20.000000000)/ 20.00000002

= + 0.000000001

= + 1x 10^-9(十億分之幾)

= + 1PPB
4、激勵功率是什么?如何確定激勵功率?

激勵功率所需的功率振蕩器的電路操作/驅動一個水晶.開車水平可以計算如下:

激勵功率= I2 * RL,我是當前進入晶體單元和RL的有效電阻是晶體.
同時,RL可以估計如下:

RL = RR(晶體阻抗)*(1 + C0 / CL)^ 2,

C0:并聯電容的晶體單元

CL:負載電容

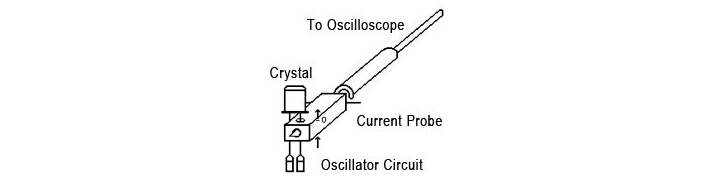

為了正確地估計所需要的驅動級,目前流入水晶需要準確測量.TAITIEN使用電流探針測量實際的電流流入晶體單元來確定晶體由TAITIEN真正的駕駛水平.測量裝置見下圖.

5、DLD是什么?

DLD代表對激勵功率的依賴.頻率和ESR(等效串聯電阻)可以影響石英晶體振蕩電路的驅動級應用不同程度.好的水晶設計可以減少晶體的頻率和影響ESR從不同的驅動器的水平.

為了確保質量的晶體,泰藝ESR和頻率在生產至少需要5個不同的激勵功率.從測量數據,泰藝電子采用一套嚴格的測試標準來篩選出晶體在驅動頻率和ESR水平變化大以及邊際晶體可以滿足在一定水平的規格而不是其他的胡言亂語.
