　　陶瓷元器件是目前電子行業采用壓電陶瓷技術工藝合成的一種壓電陶瓷諧振器。壓電技術的使用與晶振在工作原理,加等效電阻電路,應用晶體電路等具有相似之處。
　　分類與應用
　

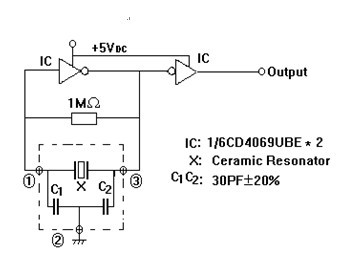

                                                                                                    Clc2：30pf
                               IC：TC74HCUO4P
                               R：1MΩ
                               X：Ceramic Resonator
　

1.壓電陶瓷諧振器
　　根據引出腳方式可分為SMD諧振器與直DIP諧振器,應用頻率可以分為低頻千赫系列,中頻和高頻諧振器兆赫系列。陶瓷諧振器需要與各種IC相配應用,常用IC有：4069UBE,TC74HCUO4P
系列,應用于家電、玩具、電視機、電腦周邊等數碼產品。
　　

2.壓電陶瓷濾波器
　　壓電陶瓷濾波器是一種使用信號通過，過濾除去接收信號中無用的各種頻率和電子裝置,或者電路。陶瓷濾波器可以分為單相濾波器,雙相濾波，直流濾波器等需要使用的濾波器產品。
　　用于收音機,對講機,遙控器,衛星導航等電子產品等使用。
　　3.壓電陶瓷鑒頻器
　　陶瓷鑒頻器一般都需要跟陶瓷濾波器相匹配使用,將調頻的高頻波還原成低頻信號，可實現壓電陶瓷頻率的變化,轉換為電壓的一種形式變化，這種電路成為壓電頻率檢波器，即壓電陶瓷鑒頻器。常用的鑒頻器有斜率鑒頻器,相位鑒頻器,比例鑒頻器等,,主要用于收音機,對講機,衛星導航等電子產品使用

                                                                           作者----------- 晶振帝國
