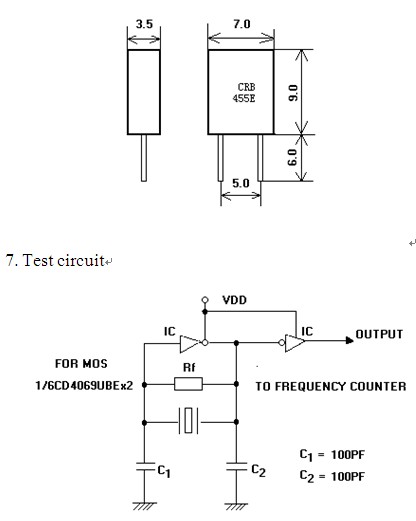

在這科技一日千里的時代，從早期普通電子產品離不開的陶瓷低頻與中頻時代，到現在基本被IC集成，或者是產品設計更改成為石英晶體諧振器?；叵胧畮啄昵暗膱鼍?，至今還歷歷在目，那時候千赫子的陶瓷諧振器CRB455E的用量是相當的大，在90年底末，2000年底初，無線遙控電子產品在我國算是起步后發展的最快的時期，比如，電視機遙控器，風扇遙控器，空調遙控器，VCD遙控器，音箱遙控器等等，幾乎那時候只要跟電子相關的產品人民都想變成無線遙控使用。所以也就造就了壓電陶瓷諧振器器件的輝煌歷史。在那個時期就光CRB455E這一個型號產品就養活著中國千萬勞動力，因為這個器件幾乎所有的工序都是人工組裝而成的。陶瓷諧振器，是一種壓電元器件，類似于石英晶體，可以把電能轉換為機械能，也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機械能的轉換會發生在諧振器的諧振頻率上。
康華爾電子 ZTB-CRB 中頻諧振器系列（與村田 CSB 系列相容）提供給工程師一個低頻段的諧振元器件，頻率范圍在 190kHz 至 1250kHz，頻率公差為 ±0.5％。由于 ZTB 貼片陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件，故尺寸會因頻率不同而不同。特殊的頻點及引腳亦可提供設計。

主要特性：
          頻率精度 (at 25°C) (%)：±2kHz，或 ±0.5%。
          溫度穩定性 (-20°C ~ +80°C) (%)：±0.3。
          老化率(10年)(%) ±0.3。
         與村田諧振器 CSB 兼容。
          可搭配多種不同 IC。
陶瓷晶振 (CRB---ZTB) 技術特性

    千赫子壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用本公司獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列非常適合用于微型遙控裝置和AV模塊中.可采用回流焊接,可使用自動貼片機高速自動貼裝焊接,被公司CRB系列低頻陶瓷諧振器系列已批量生產,常規型號長期被有現貨.以下是KHZ晶振產品系列特點：該系列產品可采用回流焊接,并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路.成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品.

陶瓷諧振器型號	頻率精度 (at 25°C)	諧振阻抗 (Ω)	溫度穩定性 (-20°C~+80°C)(%)	老化率(10年)(%)	負載電容(pF)
陶瓷諧振器型號	頻率精度 (at 25°C)	諧振阻抗 (Ω)	溫度穩定性 (-20°C~+80°C)(%)	老化率(10年)(%)	C1	C2
ZTB82 ~ ZTB189 *	±2kHz	≤20	±0.3	±0.3	/	/
ZTB190D ~ ZTB249D	±1kHz	≤20	±0.3	±0.3	330	470
ZTB250D ~ ZTB374D	±1kHz	≤20	±0.3	±0.3	220	470
ZTB375P ~ ZTB429P	±2kHz	≤20	±0.3	±0.3	120	470
ZTB430E ~ ZTB509E	±2kHz	≤20	±0.3	±0.3	100	100
ZTB510P ~ ZTB699P	±2kHz	≤30	±0.3	±0.3	100	100
ZTB700J ~ ZTB999J	±0.5%	≤70	±0.3	±0.3	100	100
ZTB1000J ~ ZTB1250J	±0.5%	≤100	±0.3	±0.3	100	100
