石英晶振有源化，一些高端的產品以目前的技術條件下，是絕對離不開有源晶振的，比如一些網絡交換儀，或者是通訊產品，通信的基站等等，隨著移動通信產品使用的人越來越多，基站也得到大批量的增加，所以有源晶振也從最初的普通-20--+70度普及到現在的-40度-85度之間，甚至更高的要求，至此日本愛普生株式會社在技術上不斷的提升，使自身產品得到市場廣大的認可！

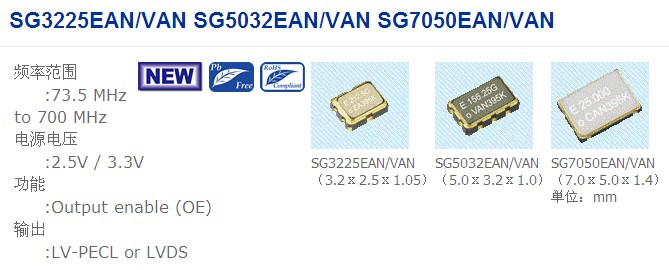

         精工愛普生公司（總裁：碓井 稔，以下簡稱為“愛普生”）向市場推出了應對700MHz以下高頻的高精度、小型差分輸出PLL晶體振蕩器SG3225 / 5032 / 7050。本系列商品中，除了提供可大幅度削減顧客電子設備安裝面積的3.2×2.5mm的小尺寸以外，還準備了市場需求較多的5.0×3.2mm和7.0×5.0mm尺寸的晶體振蕩器。
近年，由于光通信的大容量化與高速化，顧客越來越注重各種電子元器件的高頻、高精度與低抖動化；并且，伴隨以刀片服務器※3為代表的外形小型化以及處理系統高密度實安裝的變化趨向，使得小型化的要求不斷增加；而且，對于設置在室外的小型無線基站所用的電子元器件，還要求能夠在低溫至高溫的大范圍溫度條件下正常工作。
為了回應這些市場要求，愛普生晶振將具備高精度、高穩定材料特征的小型晶體振蕩單元與最佳搭配設計的小型鎖相環電路相組合，成功推出了差分輸出PLL晶體振蕩器。
本商品的頻率公差為±20×10-6、相位抖動為0.27ps typ.※4，具備了高精度、高穩定性能，又實現了-40℃至+85℃的較大的工作溫度范圍，輸出形式采用了市場需求強烈的LV-PECL和LVDS兩種。
愛普生作為石英元器件的引領企業，今后亦將不斷地提供電子設備及社會基礎設施中不可或缺的小型、高精度、高穩定商品。


【有源晶振-本商品的主要規格】

【有關本商品的咨詢處】

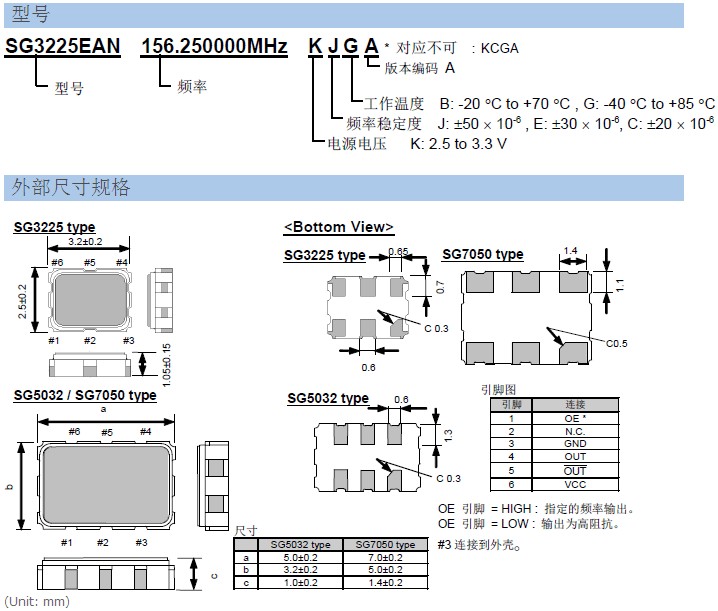

石英晶體振蕩器，規格（特征）

愛普生晶振規格	符號	規格說明		條件
		LV-PECL	LVDS
		SG3225EAN SG5032EAN SG7050EAN	SG3225VAN SG5032VAN SG7050VAN
輸出頻率范圍	f0	73.5MHz to 700MHz		請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓	VCC	K:2.5V to 3.3V		VCC =±10%
儲存溫度范圍	T_stg	-40°C to +125°C		裸存
工作溫度范圍	T_use	B: -20°C to +70°C G: -40°C to +85°C
頻率穩定度	f_tol	C:±20 × 10-6 E:±30 × 10-6 J:±50 × 10-6
功耗	ICC	65mA Max.	30mA Max.	OE=Vcc, L_ECL=50Ω or L_LVDS=100Ω fo=700MHz
輸出禁用電流	I_dis	20 mA Max.		OE=GND
占空比	SYM	45% to 55%		在輸出交叉點
輸出電壓 (LV-PECL)	VOH	VCC-1.0 V to VCC-0.8 V	-	DC 特征
	dVOH	VCC-1.78 V to VCC-1.62 V	-
輸出電壓 (LVDS)	VOs	-	250mV to 450mV	VOD1,,VOD2	DC 特征
	dVOs	-	50mV Max.	dVOD=VOD1,-VOD2
	VOs	-	1.15V to 1.35V	VOD1,,VOD2
	dVOs	-	150mV Max.	dVOD=VOD1,-VOD2
輸出負載條件 (ECL)/(LVDS)	L_ECL	50Ω	-	終止于 VCC -2.0 V
	L_LVDS	-	100Ω	連接到 OUT 與 之間
輸入電壓	VIH	70% VCC Min.		OE 終端
	VIL	30% VCC Max.
上升/下降時間	tr/tf	350 ps Max.	300 ps Max.	20 % ～ 80 % of (VOH-VOL). 20 % ～ 80 %微分輸出 峰-峰值
振蕩啟動時間	t_str	3ms Max.		在電源電壓最低時，所需時間為0 秒
相位抖動	tPJ	0.7 ps Max.		抵消頻率:: 12 kHz ～ 20 MHz
頻率老化	f_aging	±5 × 10-6 / year Max.		+25°C,第一年, VCC=2.5V or 3.3V,

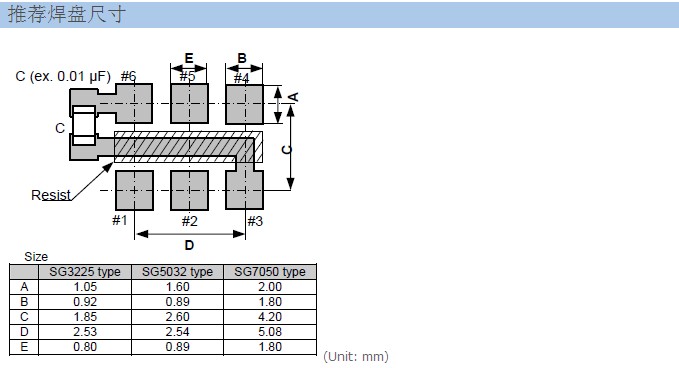

為了維持穩定運行，在接近有源晶振產品的電源輸入端處（在VCC-GND之間）添加一個0.01~0.1 μF的去耦電容。
