首頁晶振廠家陶瓷晶振,ZTT6.00MG,陶瓷諧振器

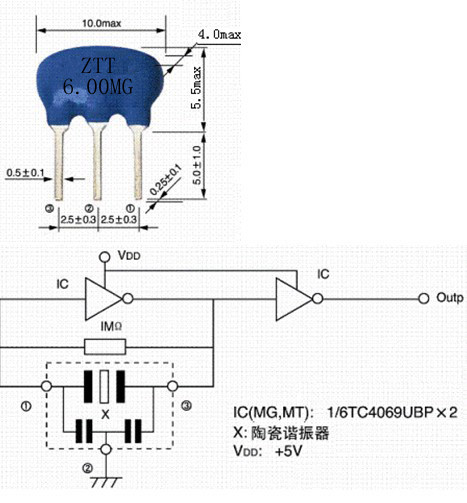

陶瓷晶振,ZTT6.00MG,陶瓷諧振器

編號：99634826
頻率：1.7900MHZ-60.00MHZ
尺寸：10.0*10.0詳細瀏覽PDF文檔

中頻壓電陶瓷晶振千赫系列產品,經過公司長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.本公司所有生產的陶瓷晶振均經過嚴格寬溫度范圍內...

分享到

陶瓷晶振,ZTT6.00MG,陶瓷諧振器,中頻壓電陶瓷晶振千赫系列產品,經過公司長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.本公司所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用家用電器,通信設備,兒童游戲等系列電子產品中.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

外觀:各部應良好,無銹蝕,裂痕
電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	項目ZTT6.00MG		規格:SPECIFICATION
2-1	標準振蕩頻率OSCILLATIONFREQUENCY(FO)		6.00MG±0.3%
2-2	諧振阻抗RESONANT IMPEDANCE(Zr)		30Ω MAX
2-3	反諧振阻抗ANTIRESONANT IMPEDANCE(Za)		6.5KΩ MIN
2-4	振蕩頻率的溫度系數 OSCILLATION FREQUENCY(FO)		±0.3% MAX（-20℃to+80℃）
2-5	耐電壓WITHSTANDIGN VOLTAGE		100VDC 5 sec MAX
2-6	額定電壓RATING VOLTAGE
	1	直流電壓DC VOLTAGE	12V DC MAX
	2	輸入電壓AC VOLTAGE	15VPP
2-7	絕緣電阻INSULATION RESISTANCE		100MΩ MIN(AT 10VDC)
2-8	工作溫度OPERATION TEMPERATURE		-20℃to+80℃
2-9	儲存溫度STORAGE TEMPERATURE		-30℃to+80℃
2-10	壽命 AGING RATE(FO)		±0.3% MAX(10 YEARS)
