首頁晶振廠家CRB1.5M,陶瓷晶振,低頻陶瓷諧振器

CRB1.5M,陶瓷晶振,低頻陶瓷諧振器

編號：26115015
頻率：190KHz-1.5MHz

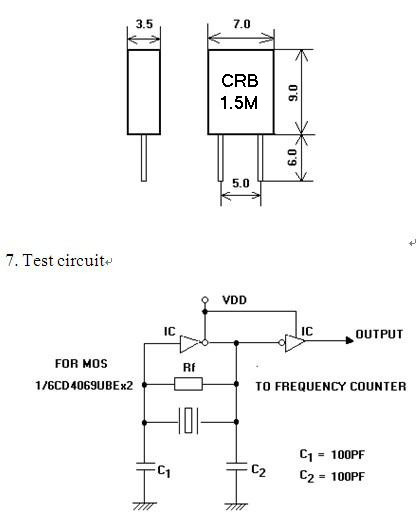

尺寸：直徑8.0x7.0mm

CRB1.5M,陶瓷晶振,低頻陶瓷諧振器,千赫子壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用康華爾電子獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列非常適合用于微型遙控裝置和AV模塊中.可采用回流...

分享到

陶瓷晶振,CRB1.5M,低頻陶瓷諧振器,千赫子壓電陶瓷諧振器片狀型產品,一般電子產品用標準頻率公差型,利用康華爾獨創的封裝技術,實現了千赫頻率“陶瓷諧振器”.該系列非常適合用于微型遙控裝置和AV模塊中.可采用回流焊接,可使用自動貼片機高速自動貼裝焊接,被公司CRB系列低頻陶瓷諧振器系列已批量生產,常規型號長期被有現貨.以下是KHZ晶振產品系列特點：該系列產品可采用回流焊接,并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝.產品無需做調整即可用于線路振蕩電路.成熟的產品被廣泛應用到家用電器遙控產品,DVD,電視機等系列產品.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

陶瓷晶振規格參數

電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	項目 CRB1.5M			規格：SPECIFICATION
2-1	標準振蕩頻率 OSCILLATION			1.5KHz±0.5%
2-2	諧振阻抗 Impedance			20Ω MAX
2-3	反諧振阻抗 Impedance			15KΩ MIN
2-4	振蕩頻率的溫度系數 Temperature			±0.3% MAX（-20℃to+80℃）
2-5		耐電壓 Voltage			50VDC 5 sec MAX
2-6		額定電壓RATING VOLTAGE
		1	直流電壓DC VOLTAGE		15V DC MAX
		2	輸入電壓AC VOLTAGE		15VPP
2-7		絕緣電阻INSULATION RESISTANCE			1000MΩ MIN(AT 10VDC)
2-8		工作溫度OPERATION TEMPERATURE			-20℃to+80℃
2-9		儲存溫度STORAGE TEMPERATURE			-30℃to+80℃
2-10		壽命 AGING RATE(FO)			±0.3% MAX(10 YEARS)
		負載電容 Capacitance（PF）			101pf±20%

主要特性:
· 頻率精度 (at 25°C) (%)：±2kHz，或 ±0.5%。
· 溫度穩定性 (-20°C ~ +80°C) (%)：±0.3。
· 老化率(10年)(%) ±0.3。
· 與村田諧振器 CSB 兼容。
· 可搭配多種不同 IC。
· 陶瓷諧振器 (CRB---ZTB) 技術特性
