首頁進口晶振ABRACON晶振,貼片晶振,ABM3B晶振,ABM3B-12.000MHZ-B2-T晶振

ABRACON晶振,貼片晶振,ABM3B晶振,ABM3B-12.000MHZ-B2-T晶振

編號：22903154
頻率：12.000MHz

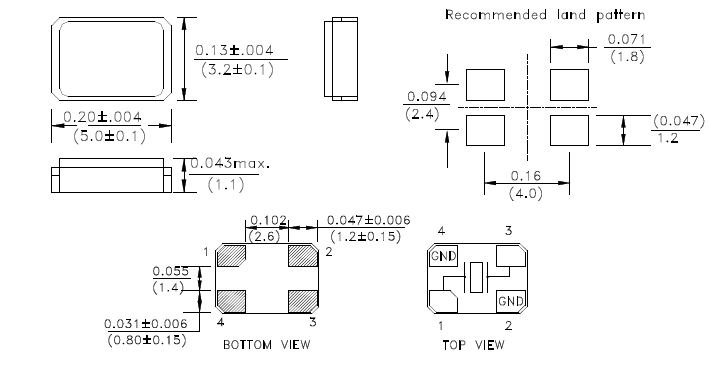

尺寸：5.0*3.2*1.1mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振...

分享到

ABRACON晶振,貼片晶振,ABM3B晶振,ABM3B-12.000MHZ-B2-T晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。

西鐵城晶振	單位	ABM3B晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~125.000MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	100μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±50 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.mrncp.com/
頻率溫度特征	f_tem	±50 × 10^-6/	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

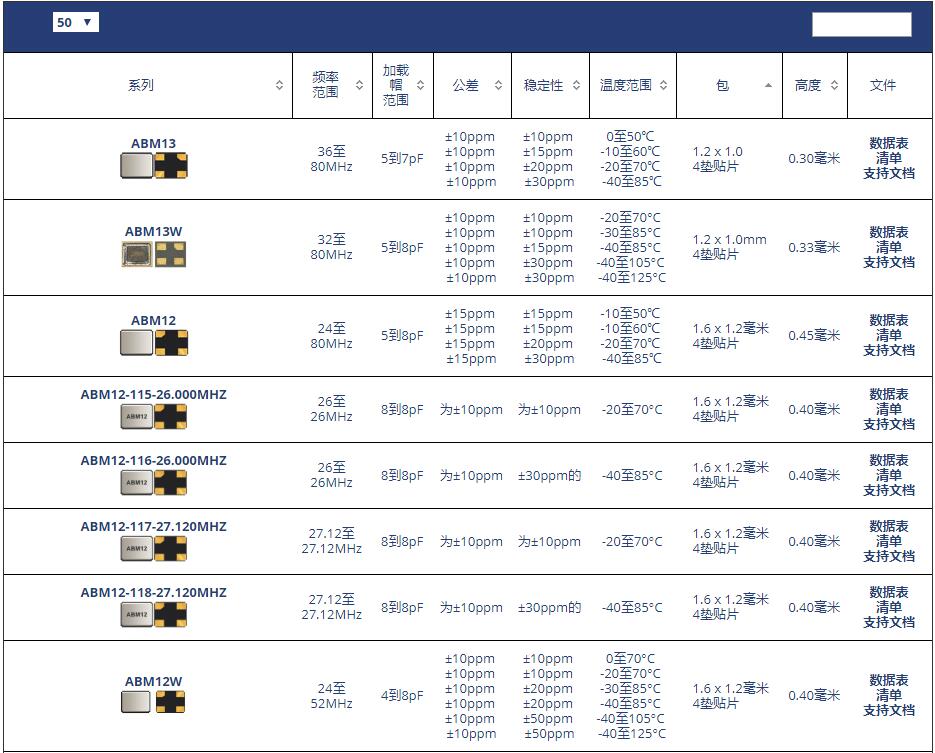

ABRACON公司MHZ貼片晶振型號表：

ABM3B晶振系列原廠代碼表：

原廠編碼	廠家	型號	系列	頻率	封裝	尺寸	高度
ABM3B-8.000MHZ-B2-T	Abracon LLC	ABM3B	MHz Crystal	8MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-12.000MHZ-B2-T	Abracon LLC	ABM3B	MHz Crystal	12MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-25.000MHZ-B2-T	Abracon LLC	ABM3B	MHz Crystal	25MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-20.000MHZ-B2-T	Abracon LLC	ABM3B	MHz Crystal	20MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-8.000MHZ-10-1-U-T	Abracon LLC	ABM3B	MHz Crystal	8MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-16.000MHZ-10-1-U-T	Abracon LLC	ABM3B	MHz Crystal	16MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-16.000MHZ-B2-T	Abracon LLC	ABM3B	MHz Crystal	16MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)
ABM3B-10.000MHZ-10-1-U-T	Abracon LLC	ABM3B	MHz Crystal	10MHz	4-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.043" (1.10mm)

抗沖擊

貼片晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。

輻射

暴露于輻射環境會導致石英晶體性能受到損害，因此應避免照射。ABRACON晶振,貼片晶振,ABM3B晶振,ABM3B-12.000MHZ-B2-T晶振

化學制劑/pH值環境

請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品。

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）

鹵化合物

請勿在鹵素氣體環境下使用無源晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。

靜電

過高的靜電可能會損壞5032晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

ABRACON晶振公司新的石英晶體電鍍設計使得下一代Pierce振蕩器能夠在能夠保持振蕩的情況下運行在煙霧上。電子行業有一個非常一致的趨勢，直接取決于時間 - 隨著技術越來越小，功耗降低的需求越來越高。解決石英晶體設計要求，取決于行業需求，已經成為至關重要的。ABRACON晶振,貼片晶振,ABM3B晶振,ABM3B-12.000MHZ-B2-T晶振

公司已通過iso9001 - 2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。我們廣泛的石英貼片晶振線服務于商業、工業、消費者和選擇的軍事應用，并通過Abracon的全球分銷網絡提供。

Abracon集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于5032mm金屬殼封裝晶振預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。

環境政策，在其業務活動的所有領域，從開發、生產和銷售的壓電石英晶體元器件、金屬面5032諧振器、壓電石英晶體、有源晶體、壓電陶瓷諧振器，集團業務政策促進普遍信任的環境管理活動。

避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產,遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求。

根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。

致力于環境保護，包括預防污染。在5032石英晶體產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。
