首頁進口晶振壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振

壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振

編號：76385880
頻率：12.8MHz~26.0MHz
尺寸：5.0*3.2mm詳細瀏覽PDF文檔

高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿...

分享到

壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

貼片晶振項目	符號	CSX-532T	CSX-532T	條件
輸出頻率范圍	f₀	12.8MHz~26.0MHz		請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓	V_CC	2.5V ±0.25V	3.3V ±0.33V
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	如下表所示
頻率穩定度	f_tol	如下表所示
功耗	I_CC	15mA Max.	20mA Max.	無負載條件
占空比	SYM	40% ～ 60%		50% V_CC 極
輸出電壓	V_OH	90% V_CC Min.
輸出電壓	V_OL	10% V_CC Max.
輸出負載條件（CMOS）	L_CMOS	15pF Max.
輸入電壓	V_IH	70% V_CC Min.
輸入電壓	V_IL	30% V_CC Max.
上升時間 / 下降時間	tr / tf	7ns Max.	6ns Max.	10% V_CC ～ 90% V_CC極
振蕩啟動時間	t_str	10ms Max.		在電源電壓最低時，所需時間為 0秒
頻率老化	f_aging	±5 × 10^-6 / year Max.		+25°C, V_CC=3.3V，第一年

在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.

　(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )

　　　(series resonance frequency and parallel resonance frequency)

　(2) 諧振頻率及反諧振頻率 ( fr , fa )

　　　(resonance frequency and anti-resonance frequency)

　(3) 最大電導頻率及最小電導頻率 ( fm , fn )

　　　(maximum admittance frequency minimum admittance frequency).

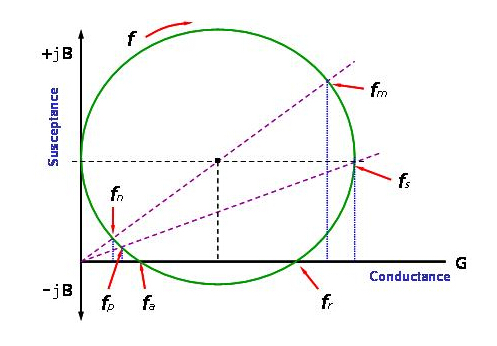

　這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到

西鐵城晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 西鐵城晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
