首頁進口晶振西鐵城晶振,CM309S貼片晶振,進口水晶振蕩子,CM309S4.096MABJT

西鐵城晶振,CM309S貼片晶振,進口水晶振蕩子,CM309S4.096MABJT

編號：40690008
頻率：3.5MHZ--70.0MHZ

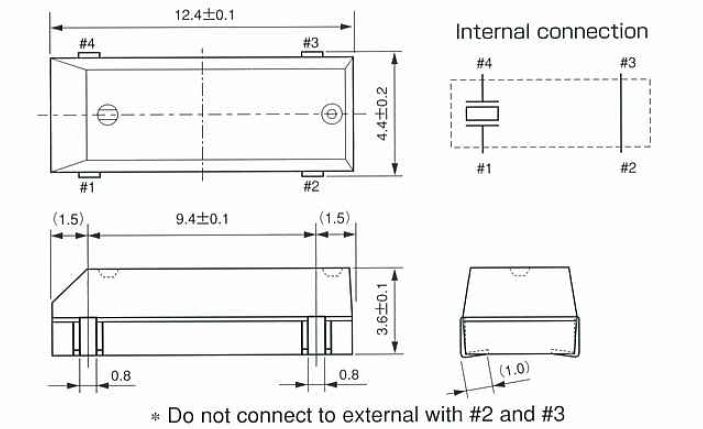

尺寸：12.4*4.4mm詳細瀏覽PDF文檔

西鐵城晶振,CM309S貼片晶振,"CM309S4.096MABJT"進口水晶振蕩子,小型,薄型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,超小型,薄型,質地輕,具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關...

分享到

西鐵城晶振,CM309S貼片晶振,進口水晶振蕩子,"CM309S4.096MABJT",產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

貼片晶振規格	符號	CM309S		條件
額定頻率范圍	f_nom	3.5MHZ--70.0MHZ	12.4*4.4mm	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C		裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	0.5μW (1.0μW Max.)		如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準)	f_tol	±20 × 10^-6		+25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	7pF, 9pF, 12.5pF		可指定
串聯電阻(ESR)	R₁	70kΩ Max.	70kΩ to 45kΩ
串聯電容	C₁	3.4fF Typ.	3.7fF to 1.6fF
分路電容	C₀	1.0pF Typ.	1.3pF to 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.		+25°C, 第一年

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,"CM309S4.096MABJT",可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

（3）請勿清洗開啟式產品

（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
