- 編號：83106354
- 頻率：2.0*80.0MHZ

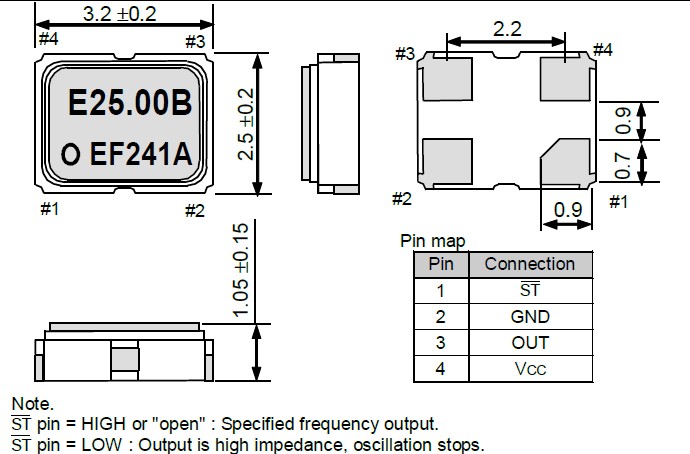

- 尺寸：3.2*2.5mm
石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,SG-310SEF 27.0000MB3
石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,"SG-310SEF 27.0000MB3",SPXO晶振在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術,被廣泛應用到一些比較高端的數碼通訊產品領域,GP...
航欄(13).jpg)
石英晶體振蕩器SG-310SEF,SDF,SCF,SDN,SCN石英晶振,愛普生原裝正品,"SG-310SEF 27.0000MB3",SPXO晶振在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
| 晶振參數 | 符號 | SG-310 series |
| 標準頻率 | fo | 2.00 MHZ to 80.00 MHZ |
| 電源電壓 | Vcc | 1.8V,2.5V,3.3V |
| 存儲溫度 | T_stg | -40℃~+125℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±100.0 × 10-6 Max |
| 電流消耗 | Icc | 4.5 mA MAX |
| 輸出當前禁用 | I_dis | 30 mA MAX |
| 靜態電流 | I_std | 2 uA MAX |
| 對稱性 | SYM | 45% to 55% |
| 輸入電壓 | VIH | 80% Vcc Min |
| VIL | 20% Vcc Max | |
| 輸出負載 | L_CMOS | 15 pF Max |
| 輸出電壓 | VOH | 90% Vcc Min |
| VOL | 10% Vcc Max | |
| 上升/下降時間 | tr/tf | 4 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5.0 × 10-6 / years Max |
.gif)
"SG-310SEF 27.0000MB3",石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
.jpg)
愛普生以“成為被全世界人們所信賴、與社會共同發展、開放的公司”的經營理念為基礎,通過扎根于世界各地社區社會的活動,實現與社會和諧共生.每一位員工都應認識到企業應該具備更高的社會性,應該站在公司的立場,作為優秀的企業公民積極參與社會貢獻活動,與社會形成共同發展的關系."SG-310SEF 27.0000MB3"
愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.
精工愛普生株式會社通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低 環境負荷作為一種顧客價值提供給顧客.
創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環保活動來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.
通過與地區的交流及社會貢獻活動,為地區的環保做貢獻."SG-310SEF 27.0000MB3"
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
