Quartz Crystal的電路分類有很多種，如果你查閱相關的資料，會發現許多讓人看不懂的線路圖，這些電路曲線通常只有從事電子領域的工程師或技術才看懂，但并不是十分復雜，康華爾電子今天帶大家認識一下這些石英晶體電路曲線圖的含義。
電抗圖：

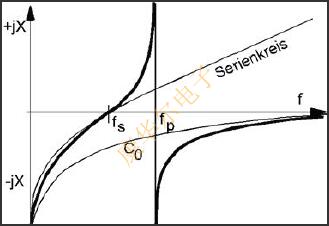

對于等效電路圖，我們獲得了圖2.56所示的電抗曲線。我們找到兩個頻率，忽略損耗，電抗變為零：由串聯電路L1C1形成的串聯諧振頻率fs，略高于該晶振頻率的并聯諧振頻率fp，由靜電電容C0（并聯電容）和該頻率下的電感元件并聯形成該系列，圖片2.56

圖2.56低電阻圖

兩個頻率之間的相對頻率間隔是：

阻抗的軌跡：
盡管在電路中計算的導納值的局部圓的表示更令人愉快，但是這里應該解釋阻抗軌跡處的石英晶體振蕩器技術的術語，這些術語是電阻的概念。

圖2.57石英耐光性的位置曲線

石英表示作為頻率的函數的石英阻抗的軌跡實部和虛部，清楚地表明，是不完全由石英晶體諧振器的并聯電容的串聯諧振頻率f真實的效果。在串聯諧振，其中，石英諧振器是真實的附近的頻率，叫做共振頻率fr，誰就會被相關有效電阻是諧振電阻Rr。在該石英的阻抗達到微型畫值，最小阻抗頻率調頻頻率。串聯諧振頻率fs介于兩者之間。

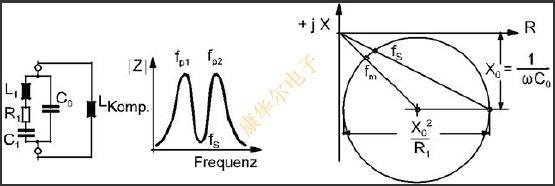

它們的矢量的擴展導致并聯諧振fp處于X02/R1的最大值。在并聯諧振的情況下，石英既不是真實的也不是電阻達到最大值。對于Oscillator，沒有這種頻率的應用。并聯諧振的概念經常與術語負載頻率fL混淆。具有最大阻抗的本地環路上的位置是最大阻抗頻率fn。最后，在本地環路與實軸的交點的高阻抗點，反諧振頻率fa到相關聯的并聯電阻Ra。頻率FR，FS的間距和fm與由1/TC0的效果增加實軸的位置圓心的距離彼此增加。屬于fr共振電阻Rr在此處更大。在X02的不利值處，無頻率的局部圓接觸實軸，通常通過并聯連接電感器LKomp來補償并聯電容C0。（圖2.58）。在測量期間也應該考慮這一點。

圖2.58.C0補償

以上資料和電路曲線圖都是有國外知名的進口晶振品牌提供，登錄我司康華爾電子官網，有更多的晶振技術資料等你來拿，我司從事頻率控制元件行業近20年，除了自主研發的石英晶體之外，代理臺灣，日本，美國，韓國及歐洲地區多個品牌。
