　　今天主要跟大家分享一下有關于SAW濾波器的一些相關系的一些術語。SAW濾波器（稱聲表面濾波器）是傳播能量集中所述彈性體的表面附近的波，被稱為適用這一波與SAW設備的電子設備。正常購買SAW濾波器除了需要知道型號或者尺寸封裝之外，還需要像購買晶振一樣提供一些相關的參數，與晶振不同的是它們的說法會有不一樣的。下面大家一起來了解學習一下吧！！
　　SAW濾波器相對應的都有標稱頻率，帶寬，波紋，損耗，衰減，阻抗，延遲時間，延遲時間波動。廢話不多說，下面直接進入主題，一一為大家講解一下各個術語的說法與用途。

　標稱頻率：它是中心頻率的標稱值，用作相關標準的參考頻率。

　傳遞帶寬：并且中心頻率在中心處，由帶通信號的寬度作為過濾器（通帶），通常，從最小損耗點一定量是在帶外（例如1分貝或3 dB）的增加的寬度（為1dB衰減帶寬，3 dB帶寬）。

　波紋：當通帶中存在最大衰減值時，它表示局部最大損耗與局部最小損耗之差的最大值。

　插入損耗（插入衰減）：插入濾波器和未插入濾波器時的衰減之間的差異被區分為恒定損耗，最小插入損耗，最大插入損耗。恒定損耗是指標稱頻率下的插入損耗值，最小插入損耗是插入損耗帶內的最小值，最大損耗是最大值。順便說一下，IEC定義（國際標準）在插入衰減（插入衰減）的呼叫PU如此，但在工業表達插入損耗已壓倒性使用。

衰減一般它是指相對于最小的插入損耗，在這樣的無線電衰減頻帶中的相對衰減，所以可以指相對絕對衰減量至通電平（0 dB）的，謹慎是的。

　衰減帶寬：它是一個頻率寬度，其值保證相對衰減等于或大于指定的衰減。

　保證衰減和保證衰減帶：它是衰減頻帶及其頻帶中保證的相對衰減。

　終止阻抗：它顯示了從濾波器側看到的使用電路側的阻抗。一般的情況下表示為電路（如50Ω和150歐姆）的負載阻抗，通過電路之間的匹配電路，可以表示在后者的情況下偶聯條件SAW側阻抗，通常性和負它由代碼的并行容量（共軛條件）表示。

　小組延遲時間：它是通過將相變量與角頻率區分開來獲得的值。

　群延遲時間波動：指定通帶寬度中組延遲時間的局部最大值和局部最小值之差的最大值。

圖一 SAW濾波器的基本結構（橫向型）圖二叉指式換能器的基本結構（橫向型）

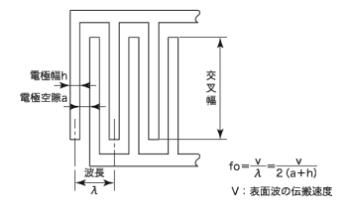

　　圖一顯示了SAW濾波器的基本結構。SAW濾波器具有這樣的結構，其中用于激勵和接收表面波的叉指電極設置在壓電基板上，當交流電壓施加到叉指式換能器時，壓電效應引起相鄰電極之間的壓電基板的變形交激發表面波。圖二表面叉指式換能器周期性地排列，當波長λ和電極周期相等時，表面波被最強烈地激發在中心頻率f₀和表面波傳播速度v之間存在f₀=v/λ的關系。兩種類型的SAW，一種使用延遲電極結構，另一種使用諧振電極結構。

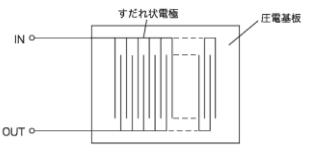

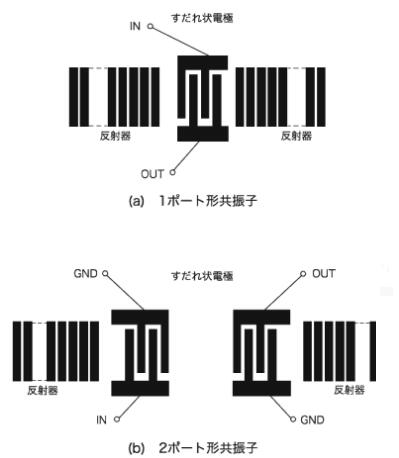

圖三 SAW諧振器的基本結構圖四單端口和雙端口諧振器的基本結構
　　圖三顯示了SAW諧振器的基本結構，通過叉指電極之間產生駐波并增加電極數量，可以實現具有高Q的諧振器。圖四所示，SAW諧振器具有（a）單端口諧振器和（b）雙端口諧振器。單端口型石英晶體諧振器中心簾狀電極與設置在任一側上的結構，以產生駐波的反射器是由叉指電極，諧振器會激勵反射器表面反射的。它主要應用于使用高Q的諧振器和窄帶濾波器。雙端口型諧振器本身是窄帶濾波器結構，將用于所述高Q的振蕩器，高頻帶的窄帶濾波器比單端口型諧振器更優越。
[壓電基板材料]
　對SAW器件在我們公司右表的壓電基片的材料，我們用于根據裝置的設計方法不同的目的。基底材料，設計自由度的長期用于高基板瑞利波的程度，但具有有限的靈活性設計主要用于移動通信的，而是由高音速度低損耗特性容易韭菜波頻率得到它大致分為使用板。如寬頻帶濾波器，鈮酸鋰（LiNbO3晶體）基板，鉭酸鋰（LiTaO3基）基板根據過濾器規范中使用，它的材料和區分切割。漏波材料主要用于手機需要低損耗的產品。瑞利波的材料主要用于優異的低紋波和需要通信設備應用的低群延遲特性。其中，ST切割石英最溫度特性良好，頻率溫度特性小的耦合系數是與二次曲線約室溫的零溫度系數點的壓電基片的材料。
【頻率溫度特性】

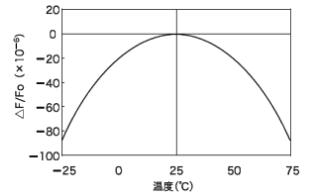

　根據所使用的壓電基板材料，具有不同的頻率溫度特性。圖5顯示了晶體襯底的頻率溫度特性。

[制造過程]

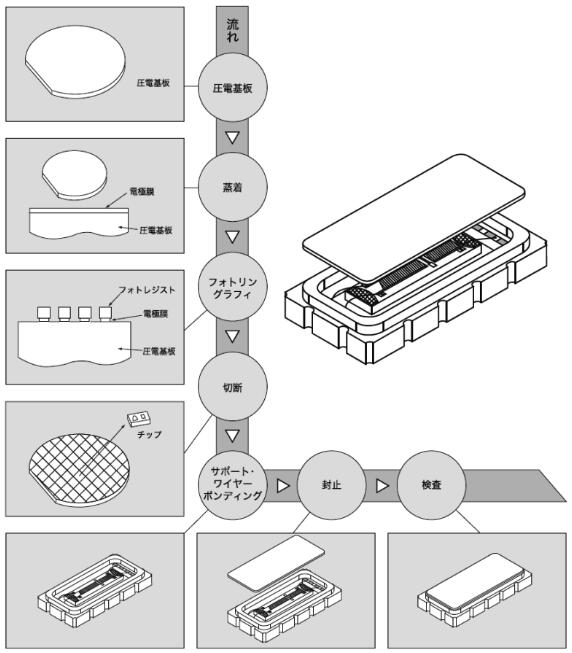

　SAW器件的制造工藝類似于IC和LSI的制造工藝，并且它是在潔凈室中制造的，因為需要超精細圖案處理。
